Rockchip RK3568搭載タッチパネルコンピュータAIO-200-ROKシリーズ

AIOシリーズは、高効率なコンピューティング性能と拡張性の高いI/Oを備え、HMI用途をシンプルに実現する信頼性の高いオールインワン型パネルPC/タッチモニターソリューションです。
スタイリッシュかつ堅牢なパネルデザインを採用し、産業用途から商業用途まで幅広いシーンで柔軟に活用できます。

主な特徴:

  • Rockchip RK3568J ARM Quad Cortex‑A55(最大 2.0 GHz)
  • 前面 IP65(防水・防塵)
  • 表面硬度 7H、耐衝撃 IK07 の強化ガラス
  • M.2 B-Key ×1、M.2 E-Key ×1
  • USB 3.0 Type‑A ×2、COM ×2、HDMI ×1、LAN ×2
  • 動作温度範囲:-20°C ~ 60°C
  • 電源入力:12~24 VDC
  • 対応OS:Android 13 / Debian 11 / Ubuntu 22.04 LTS
  • バックライト寿命:50,000 時間
  • 認証:UL 62368‑1 Ed.3、CE、FCC Class A、UKCA、IC

製品概要・特徴

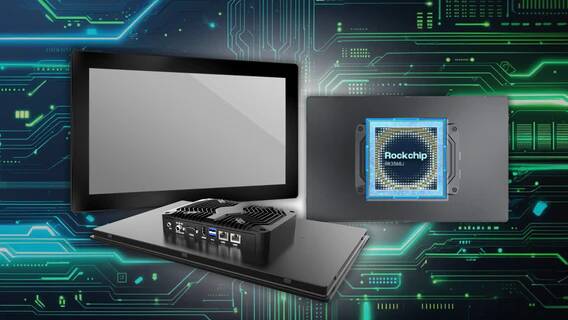

高効率 ARM コンピューティング
– Rockchip RK3568J ARM プロセッサ
– Quad‑Core Cortex‑A55(最大 2.0GHz)、1 TOPS NPU 内蔵
– 4GB LPDDR4 オンボードメモリ
– ファンレス設計・低消費電力
産業グレードの高耐久性
– 前面 IP65(防塵・防水)
– 表面硬度 7H ガラス & IK07 耐衝撃
– MIL‑STD‑810H 準拠の耐衝撃・耐振動テスト
– 動作温度:-20°C ~ 60°C

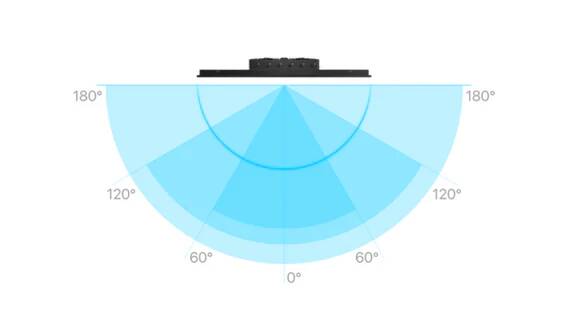

優れた視認性
AIOシリーズは、産業環境でも高い視認性を確保するディスプレイを採用。
500nit の高輝度、広視野角、高コントラストにより、厳しい環境下でも安定した読みやすさを提供します。

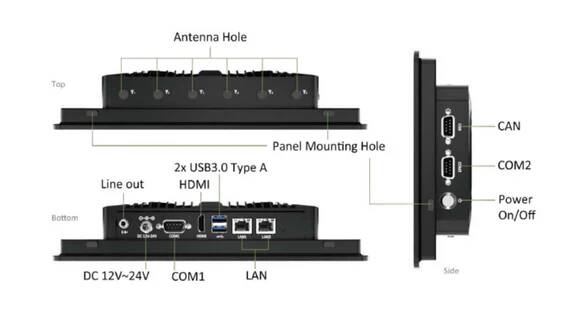

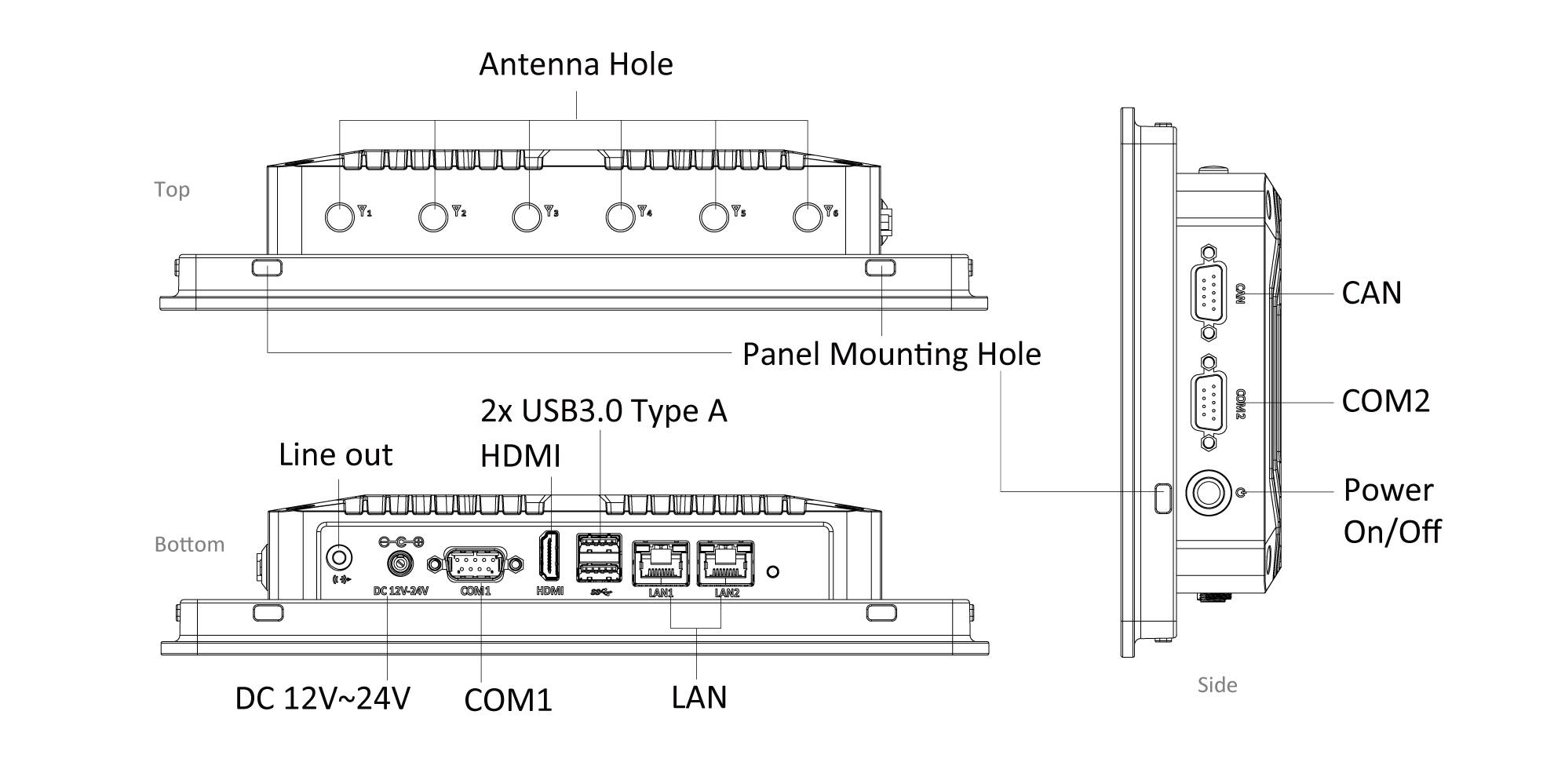

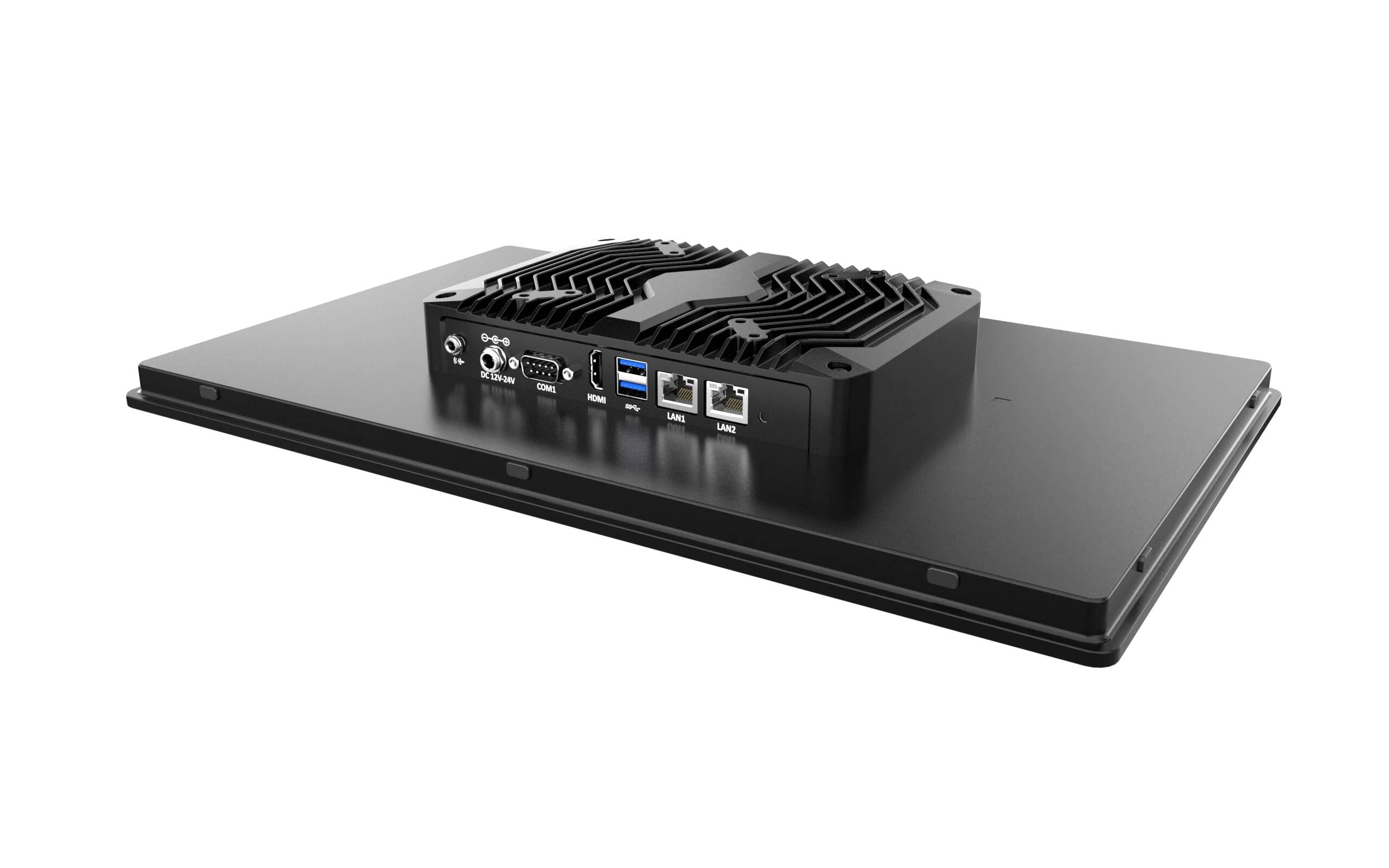

豊富なI/Oインターフェース
– GbE LAN ×2
– USB 3.0 ×2
– COM ポート ×2
– HDMI(最大4K)×1
– CAN Bus ×1
– オーディオ Line‑Out
– 最大6本の外部アンテナに対応
デュアルOS対応で幅広い用途に最適
– Android 13:タッチ操作に最適化され、迅速な導入が可能
– Debian 11:カスタマイズ性の高いオープンソース Linux プラットフォーム

スペック情報

Model AIO-W210-RK3568J AIO-W215-RK3568J
Display
IP Rating Front IP65 ←
LCD Size 10.1″ (16:10) 15.6″ (16:9)
Max. Resolution 1280 x 800 (WXGA) 1920 x 1080 (Full HD)
Brightness (cd/m²) 500 nits ←
Contrast Ratio 800:01:00 1000:01:00
LCD Color 16.7M ←
Pixel Pitch (mm) 0.169(H) x 0.1695(V) 0.17925(H) x 0.17925(V)
Viewing Angle 89/89/89/89 (Typ.) (CR>=10) ←
Backlight Lifetime 50,000 Hours (LED Backlight) ←
Touch
Touch Type Projected Capacitive Touch ←
Surface Hardness 7H / IK07 ←
System
Processor Rockchip RK3568J ARM Quad Cortex-A55, up to 2.0 GHz ←
System Chipset SoC integrated ←
System Memory LPDDR4 2133MHz 4 GB ←
LAN Chipset GbE1: RTL8211FDI 10/100/1000 Mbps ←
GbE2: RTL8211FDI 10/100/1000 Mbps ←
Storage
eMMC 64GB of eMMC for OS ←
Expansion
M.2 1x M.2 E Key 2230 (ENL-R8852BE, WIFI6, BT5.2, Optional) ←
1x M.2 B Key 3042 (LTE Module Support) ←
I/O
COM 2x RS-232/422/485 ←
USB 2x USB 3.0 Type A ←
LAN 2x 10/100/1000 Mbps ←
Audio 1x Line-Out ←
Others Support up to 6x Antenna (optional) ←
Operating System
Linux Debian 11 ←
Ubuntu 22.04 LTS ←
Android Android 13 ←
Operating System Android 13 ←
Power
Power AT/ATX (Optional) ←
Power Adapter 60W (12V, Default) ←
Power Supply Voltage DC 12~24V ←
Power Connector DC Jack 5.5mm/2.5mm ←
Environment
Operating Temperature -20°C to 60°C ←
Storage Temperature -30°C to 80°C ←
Relative Humidity 10% to 80% (non-condensing) ←
Certification UL 62368-1 Ed. 3, CE, FCC Class A, UKCA, IC ←
Vibration With SSD: 2.4 Grms (5 – 500 Hz, 0.5 hr/axis) ←
Shock With SSD: 20G half-sin 11ms ←

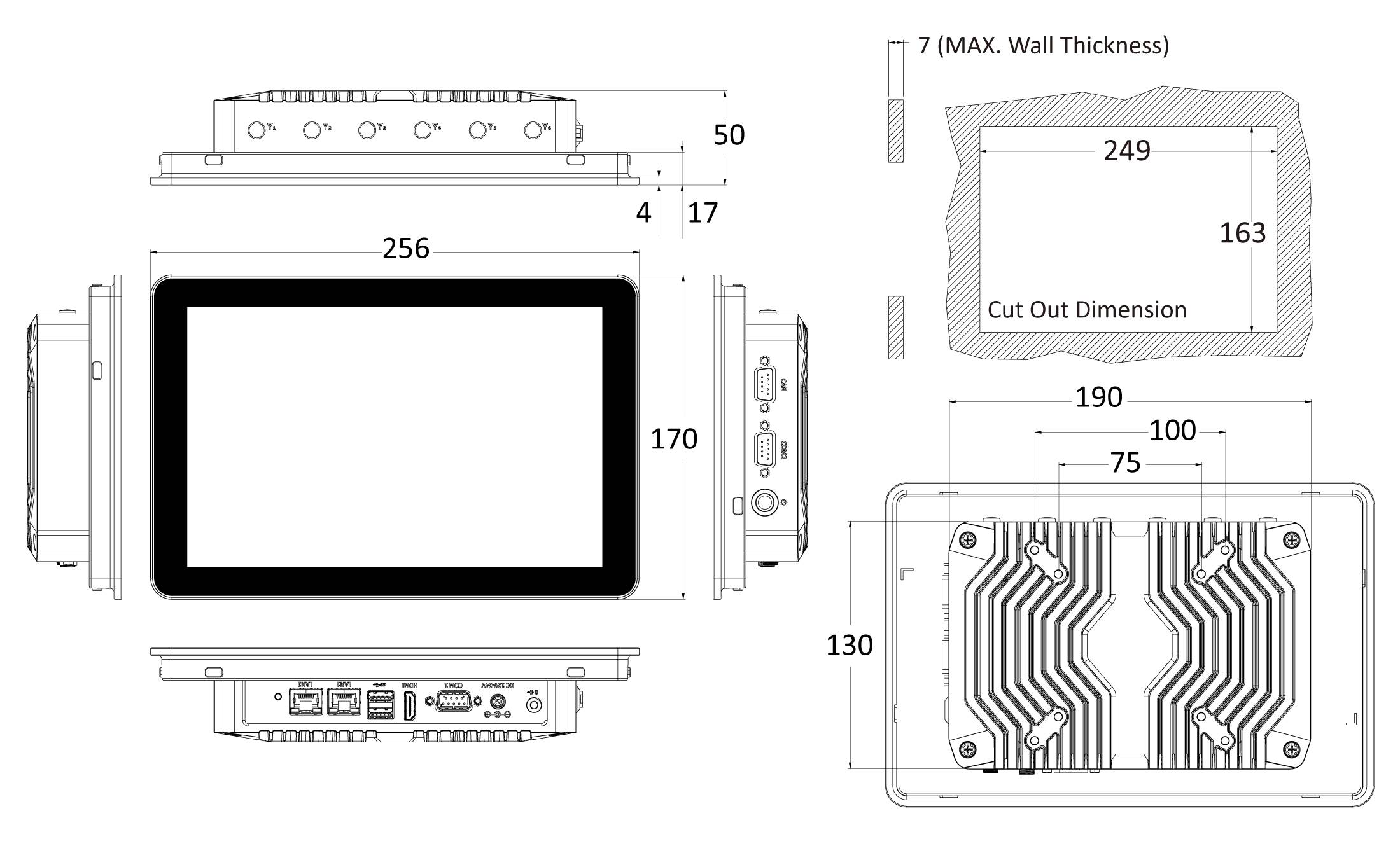

Physical

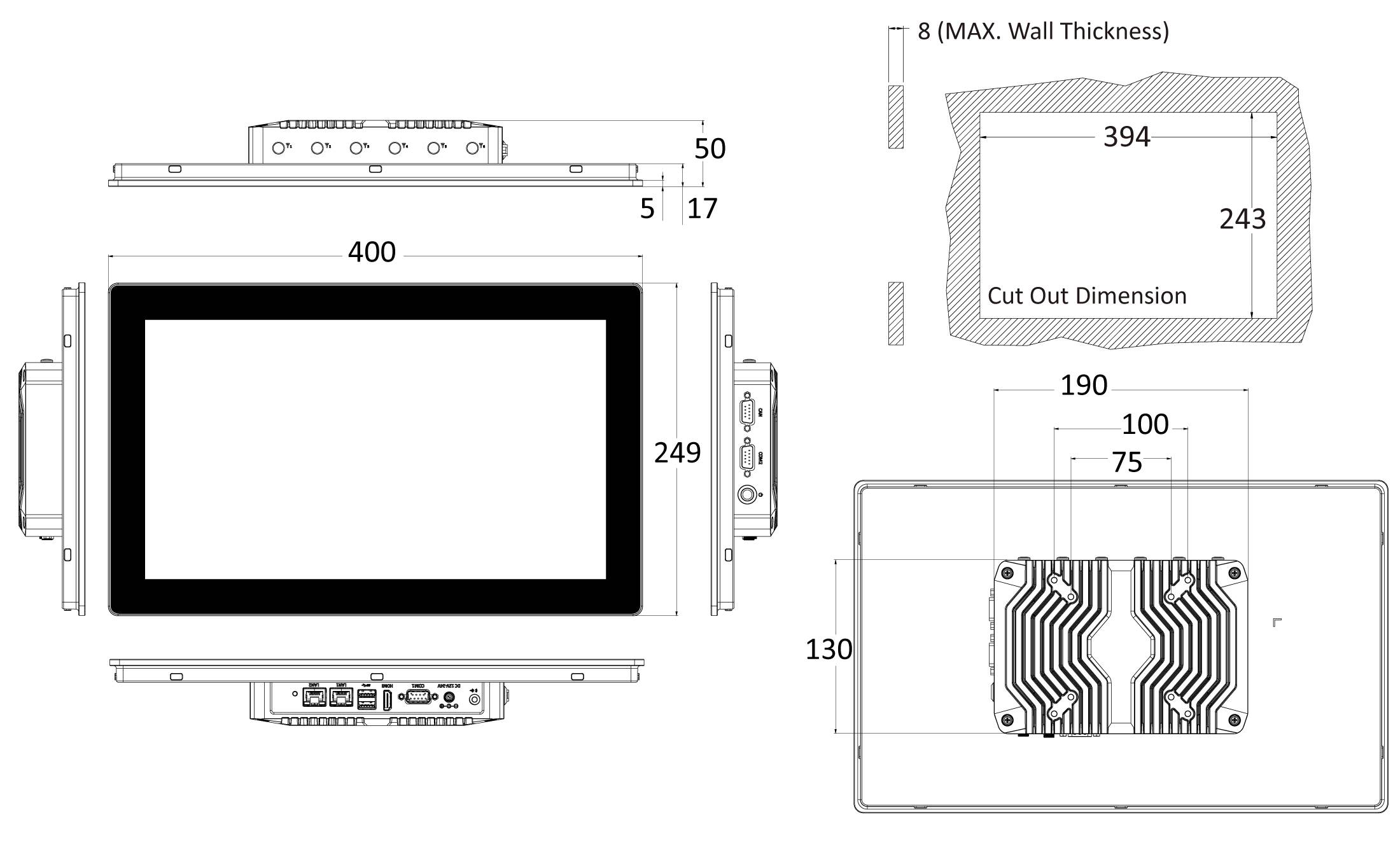

Dimension 256 (W) x 170 (H) x 50 (D) mm 400 (W) x 249 (H) x 50 (D) mm
Weights 1.4 kg 2.3 kg
Mounting VESA Mount (75mm x 75mm/100mm x 100mm) ←
Panel Mount (optional) ←
