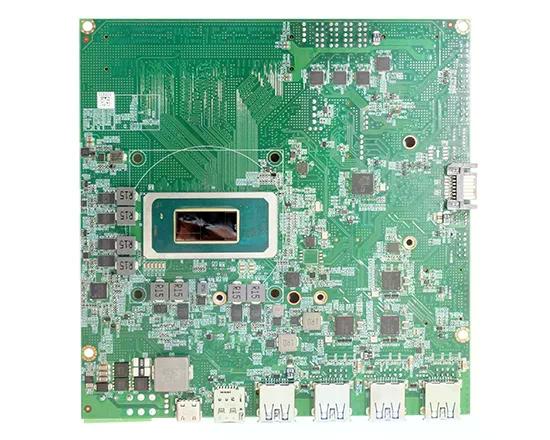

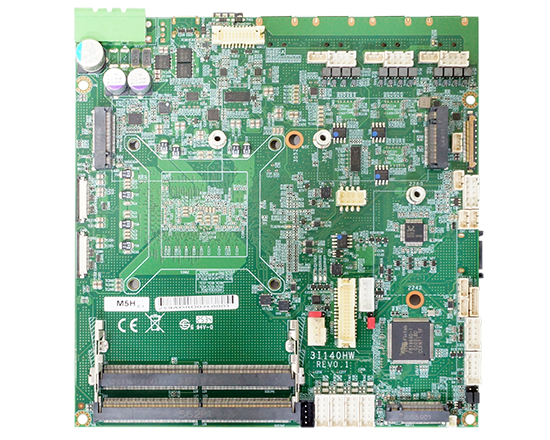

【3I140HW】は、Intel® Meteor Lake-U/HおよびArrow Lake-U/H Core™ Ultra 7/5シリーズプロセッサを搭載した3.5インチPlusフォームファクターのSBC（シングルボードコンピュータ）で、高性能なエッジコンピューティングおよびAI処理を実現します。
Intelの最新グラフィックスアーキテクチャと最大64GBのDDR5メモリを備え、グラフィックス性能と演算能力を大幅に強化。

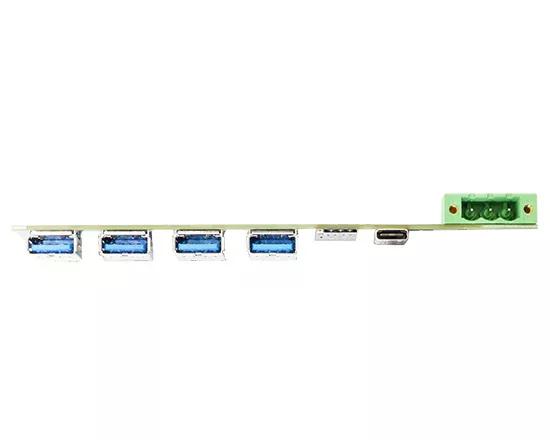

インターフェースとして、2.5GbE LANポート×3、9～36VDCの広範囲入力、HDMI、LVDS/eDP、Type-C×1、MIPI-CSI-2×2、HDオーディオ、USB 3.2（Type-A）×4、USB 2.0×3、シリアルポート×4、M.2スロット×3、高速PCIe x2コネクタ×1を搭載しています。
柔軟なウェハータイプI/Oにより、さまざまな筐体への組み込みが容易で、汎用性と導入のしやすさを兼ね備えた組込みソリューションを提供します。
主な機能：
| MODEL | 3I140HW |
|---|---|
| CPU | Intel® Core™ Ultra 7/5 Series processors (Meteor Lake-U/H) (Arrow Lake-U/H) |
| Chipset | Intel® Arc™ graphics ; Intel® UHD Graphics |
| System Memory | 2 x DDR5 SODIMM, Max 64GB |
| Storage | 1 x SATA ports 3.0 Data transfer rates up to 6.0 Gb/s (600 MB/s) 1 x M.2 M key Type 2280 (PCIe x4), Support NVMe |
| BIOS | AMI UEFI BIOS |
| Display | 1 x HDMI® (internal) ; 1 x LVDS or eDP, 1 x Type C |
| TPM | TPM 2.0 |
| LAN | 3 x Intel 2.5GbE I226-IT (internal) |
| Audio | High Definition Audio Specification, Support Line-out / Mic-in / Line-in Two channel Class D Audio Amplifier |
| Expansion Interface | 1 x M.2 M key Type 2280 (PCIe x 4), Support NVMe, (OEM to Type 3042) 1 x M.2 B key Type 3042 (USB3.2 Gne 1×1 / USB2.0) (OEM to Type 3052) 1 x M.2 B key Type 3042 (PCIe or SATA / USB 2.0) (OEM to Type 3052) 1 x Nano SIM 1 x High Speed connector (PCIe x2) |
| Expansion Module | Converter Card: CN064: M.2 B Keyto M.2 E Key 2230, WiFi 6 + BT |
| USB | 4 x USB 3. 2 Gen 1 x 1 (external) 1 x Type C USB 3. 2 Gen 1 x 1 (external) (No USB-PD Support) ; 3 x USB 2.0 (internal) |
| Serial IO | 4 x RS232 / 422 / 485 (internal) ; eSPI *COM1, COM2 pin9 5V / 12V (Option) |
| MIPI-CSI | 2 x MIPI-CSI-2 D-PHY |
| SMBus / I2C / I2S | 1 x SMBus ; 1 x 12C ; 1 x I2S (OEM) |
| GPIO | Hardware digital Input & Output, 4 x DI / 4 x DO |
| WDT | Hardware Watch Dog Timer, 0~255 sec programmable |
| Power Input | Wide Range DC IN +9~36V |
| Dimension | 3.5″ Plus (146 x 150 mm) |
| Operation Temperature (100 % CPU Usage) |
-40°C~70°C (under specific environmental & CPU power consumption conditions) |
| Operation Humidity | 5~95%, non-condensing |
| Chassis (OEM I/O Expansion by request) | Waterproof system, panel pc |
| OS Support | Windows 10 / 11 (64bit) Linux Ubuntu 22.04 / Kernel 5.15 |
