製品概要・特徴
主な機能：
- OSM-L 評価ボード、3.5 インチサイズ産業用キャリアボード
※OSM-Lの他OSM-M/S/０全てのモジュールサイズにて使用可能 - 662 ピン対応 Open Standard Module EVK
- レガシー I/O と高速インターフェースを実装
- 豊富な I/O と拡張ボードをサポート
- 3.5 インチ産業用フォームファクター
- 9–36V の広範囲入力電圧
MOSM-R221 | OSM-L 評価/開発キット （3.5インチFF)
R221 OSM-L 評価/開発キット
業界標準規格制定団体であるSGET（Standardization Group for Embedded Technolgies）が規格を策定し2020年OSM 1.0を発表しました。本規格は複数のプロセッサアーキテクチャを小型・低コストの組み込みコンピュータモジュール向けに将来性の高い汎用規格として設計されています。

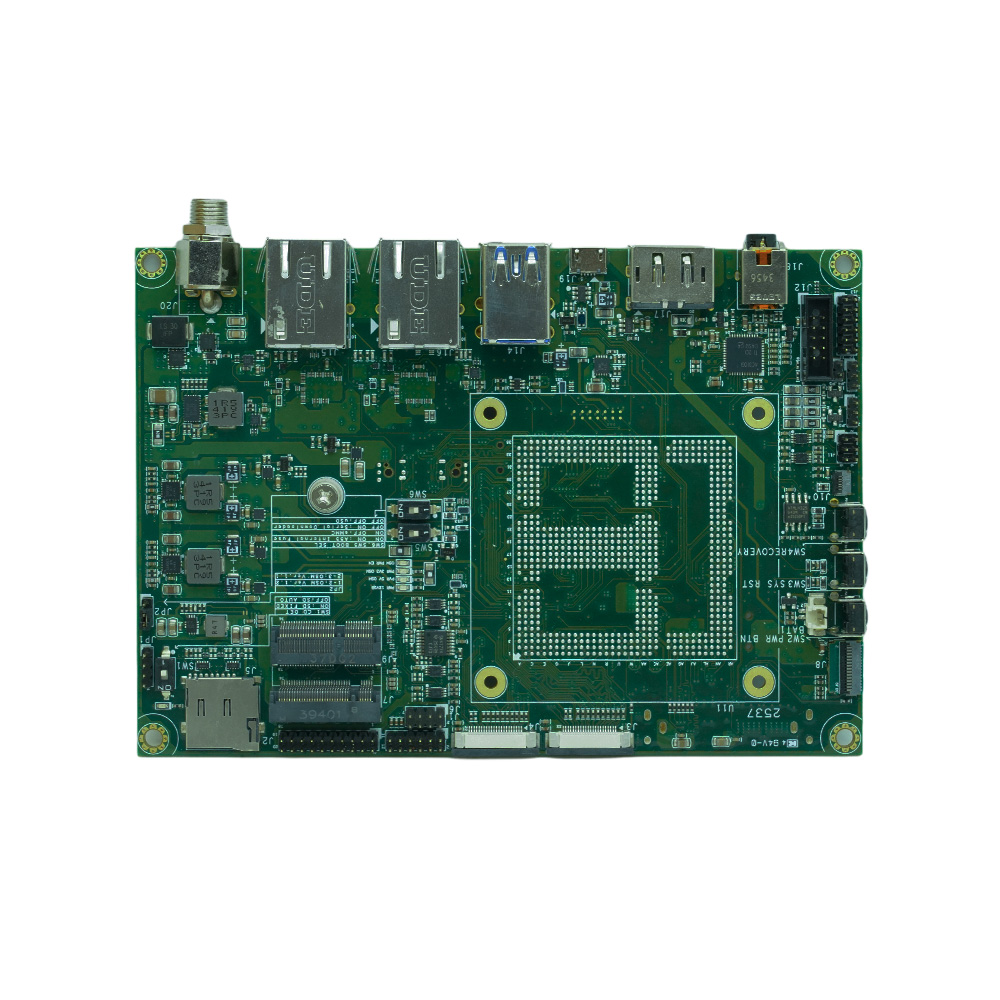

【MOSM-R221】 は、OSM モジュールを用いた製品開発を大幅に加速するために設計された、ハイグレードな OSM‑L 評価キット（EVK）です。 中心となる 3.5 インチ産業用キャリアボードは、662 ピンの OSM LGA モジュールインターフェースを Mini‑ITX などの標準プラットフォームへ適応させる役割を担います。 レガシーインターフェースから高速インターフェースまで幅広くサポートしており、産業向け AIoT アプリケーションにおける OSM ソリューションの迅速な検証・導入に最適な開発プラットフォームです。

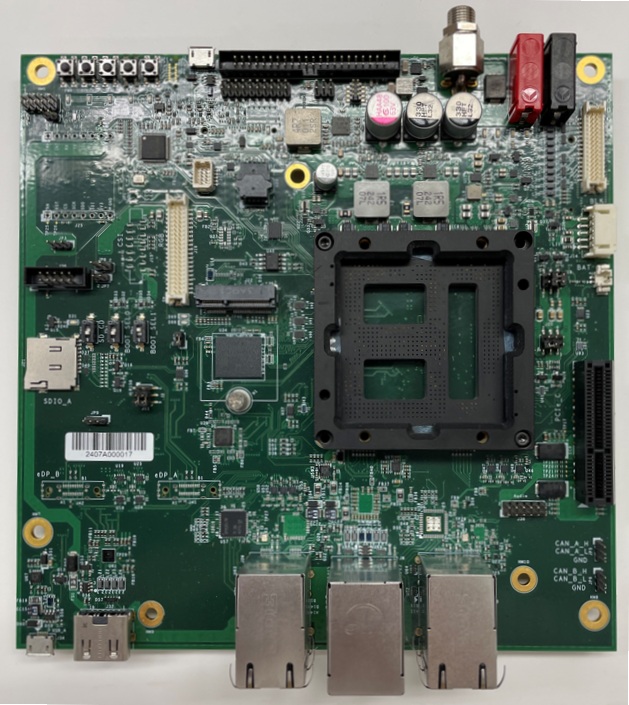

また、Pogo pinを採用したソケットをオプションとして用意しており、OSMモジュールハンダ付けすること無く実装できるためモジュールを簡単に入れ替えることが可能となり複数アーキテクチャの開発を1枚のボードで行うことができます。
スペック情報
| General | |
| OSM Standard v1.2 | Support OSM Size-L SoC module |
| Power Input | 9~36V power input |
| I/O Interface | |
| Audio | I2S with combo jack |
| PCIe | 1x PCIe Gen3 with M.2 2230 Key E |
| USB | 1x USB OTG(micro USB) 1x USB 3.0 Type-A |
| Display | 1 × MIPI-DSI (4-lane) 1 x DP |
| UART | 4x UART(1x console) |
| GPIO | 1 x GPIO |
| Expansion | 1x eDP_A for eDP or HDMI add-on card 2x GbE , 1x SDIO for SD card, 1x SPI, 2x ADC, 1x JTAG 1x LVDS connector |
| Mechanical | |
| Form Factor | 3.5″ |
| Dimension | 146 mm(L) x 102 mm (W) |
| Environmental | |
| Operating Temperature | 0°C to 70°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | 5 % to 95 % RH (non-condensing) |
