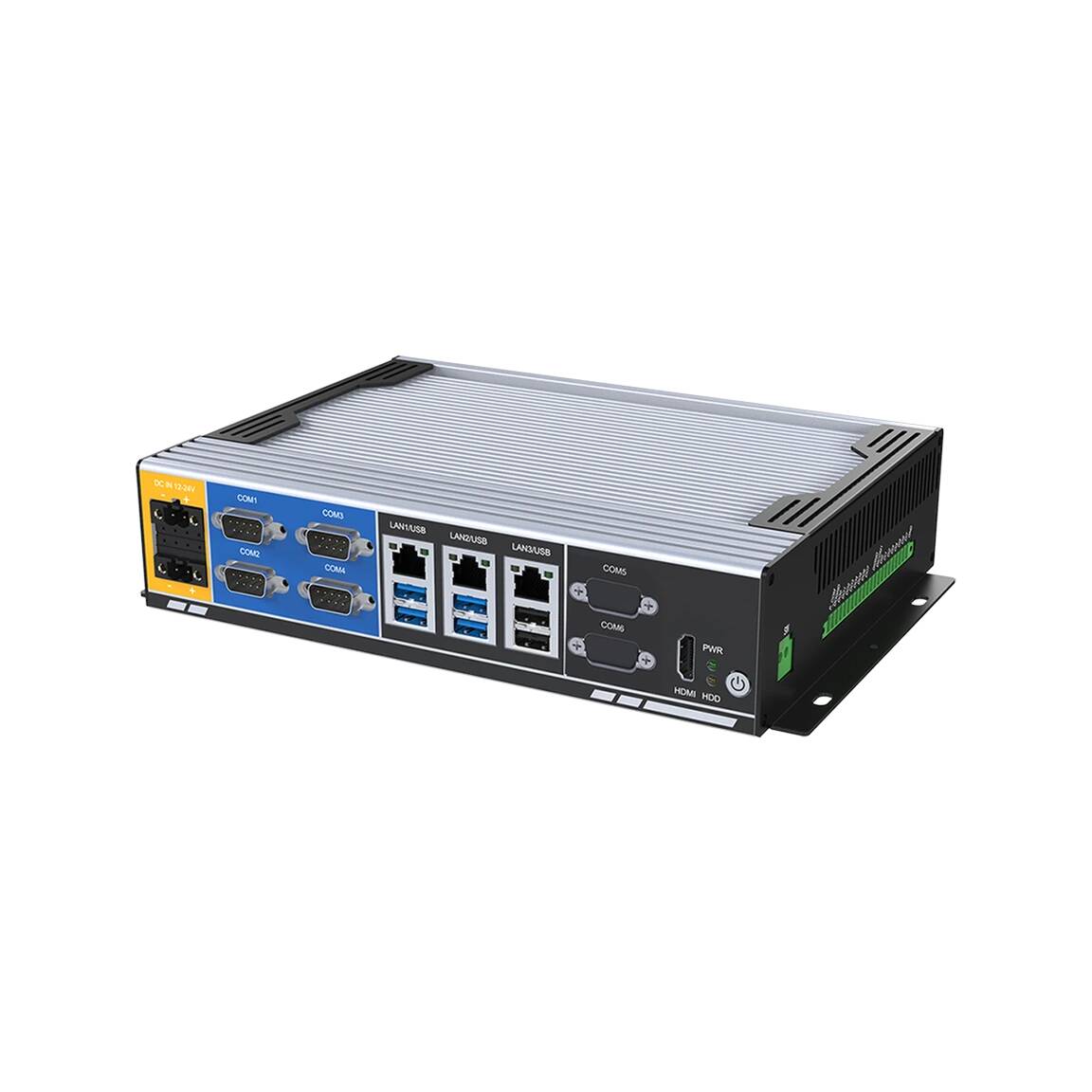

eBOX-3250 | Fanless Box PC

トップ eBOX-3250 | Fanless Box PC

eBOX-3250 | Fanless Box PC

Fanless Industrial Computer with Intel® Core™ / Pentium® / Celeron® LGA1151

Intel® Intel i3-6100T/i5-6400T/i5-8500T/i7-6700T/8700T （MAX CPU TDP 35W）
3 x Intel GbE LAN
4 x USB3.0, 2 x USB2.0, 4 x RS232/RS485
2 x CAN buses, optional expansion of 2 x RS232 or 485
1 x MiniPCIe expansion slot for 4G/wifi
1 x mSATA,1 x M.2 NVME SSD (Specifications 2280)
8 x DI photoelectric isolation wet contact, isolation class 2500Vrms
8 x DO, OC gate output, isolation class 2000Vrms
DC12-24VPower supply with overcurrent, overvoltage and polarity inverse protection
Wide operating temperature -20 ~ 60℃ supported

Category: Tags: タグ: , , , , , ,

製品概要・特徴

過酷な環境でも使用可能な堅牢型FANレスPC

アルミ合金ダイキャスト材質で、優れた耐久性と冷却性能

広動作温度範囲：20℃～60


内部基盤はCPUモジュール構造

Intel® Core™ / Pentium® / Celeron® LGA1151 CPU（TDP 35W）搭載可能

メンテナンス、CPUアップグレードが容易






 Mini-PCIe, M.2 及び mini SATAを備えた拡張性

1 x Mini PCIe拡張スロット(SIMスロット付き)でWIFI/LTEの拡張が可能
1 x M.2 Key-M Slot NVME SSD, 2280
1 x mini SATA bay

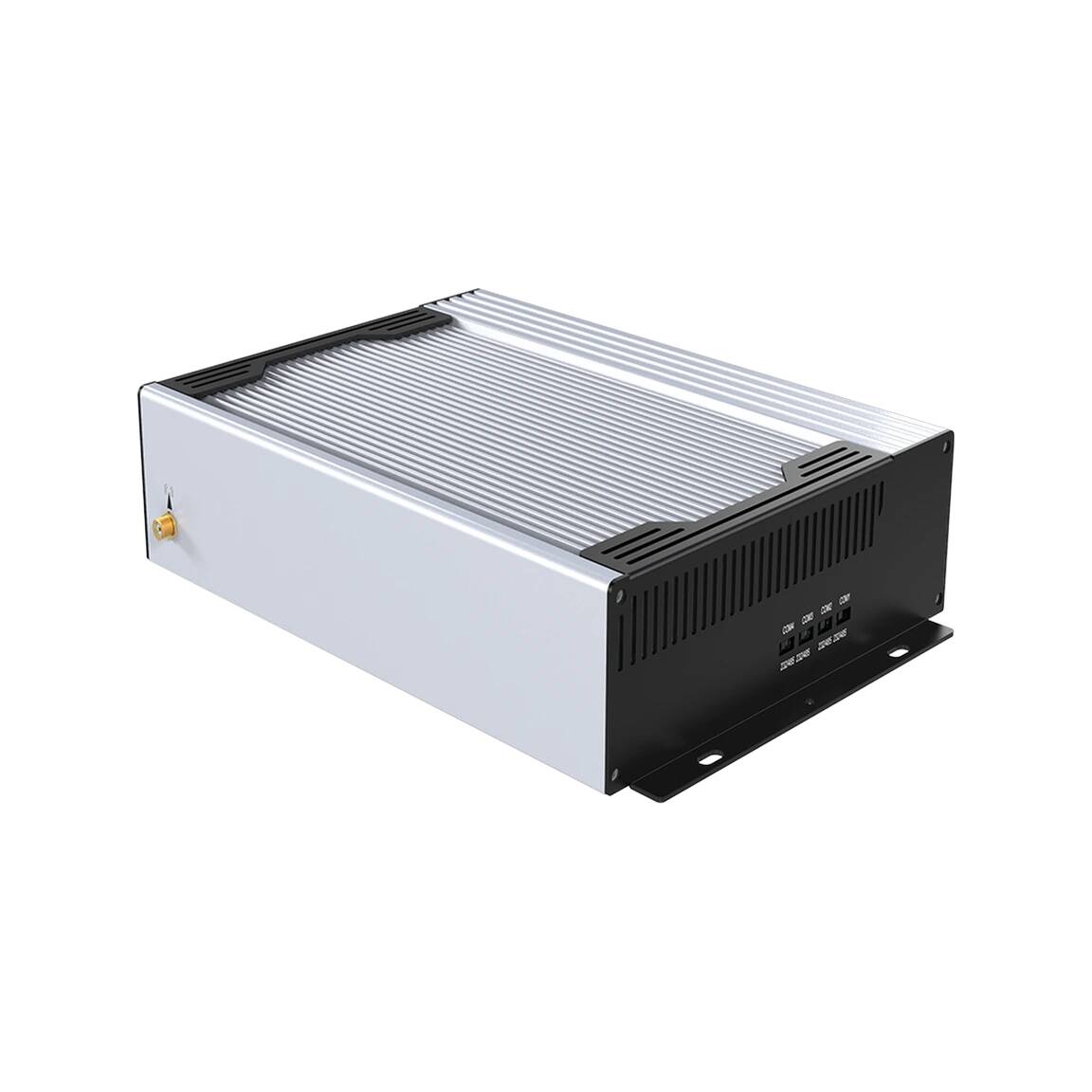

RS232/RS485用ディップスイッチ

RS232/RS485を物理スイッチで簡単に切り替えが可能
RS232/485はサージ保護機能付き、自動データフロー制御機能を備えている

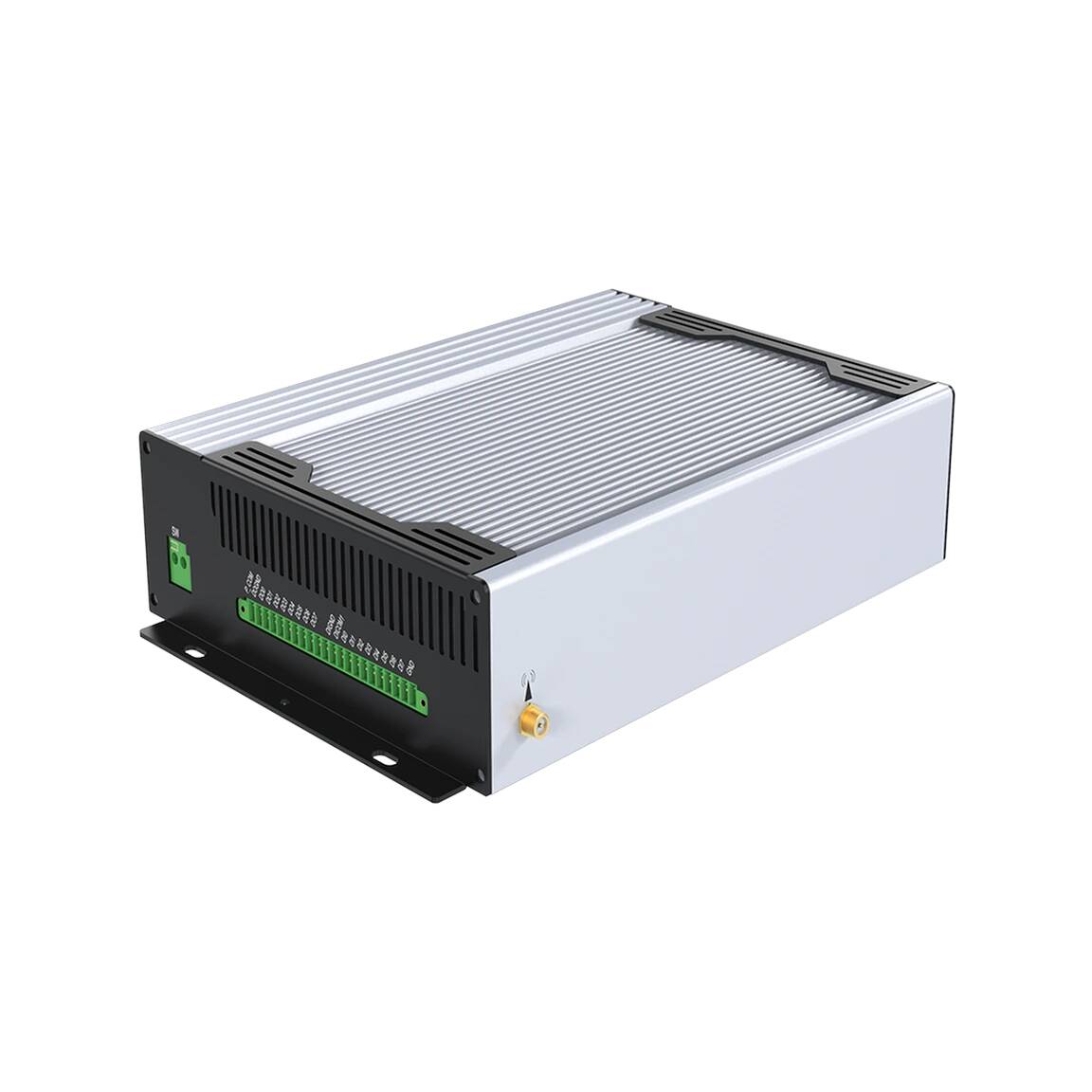

8デジタル入力、8デジタル出力

8DI+8DO、ウェットコンタクト入力(24V)、OCゲート出力(24V300mA)
INtime、VxWorks、RTX、EC-Win、Linuxなどで動作可能。







スペック情報

Processor

  • CPU：Intel® Intel i3-6100T/i5-6400T/i5-8500T/i7-6700T/8700T （MAX CPU TDP 35W）
  • DIMM：2×DDR4L-2400MHz，MAX 32GB
  • Storage Medium：1×mSATA,1×M.2 NVME SSD (Specifications 2280)

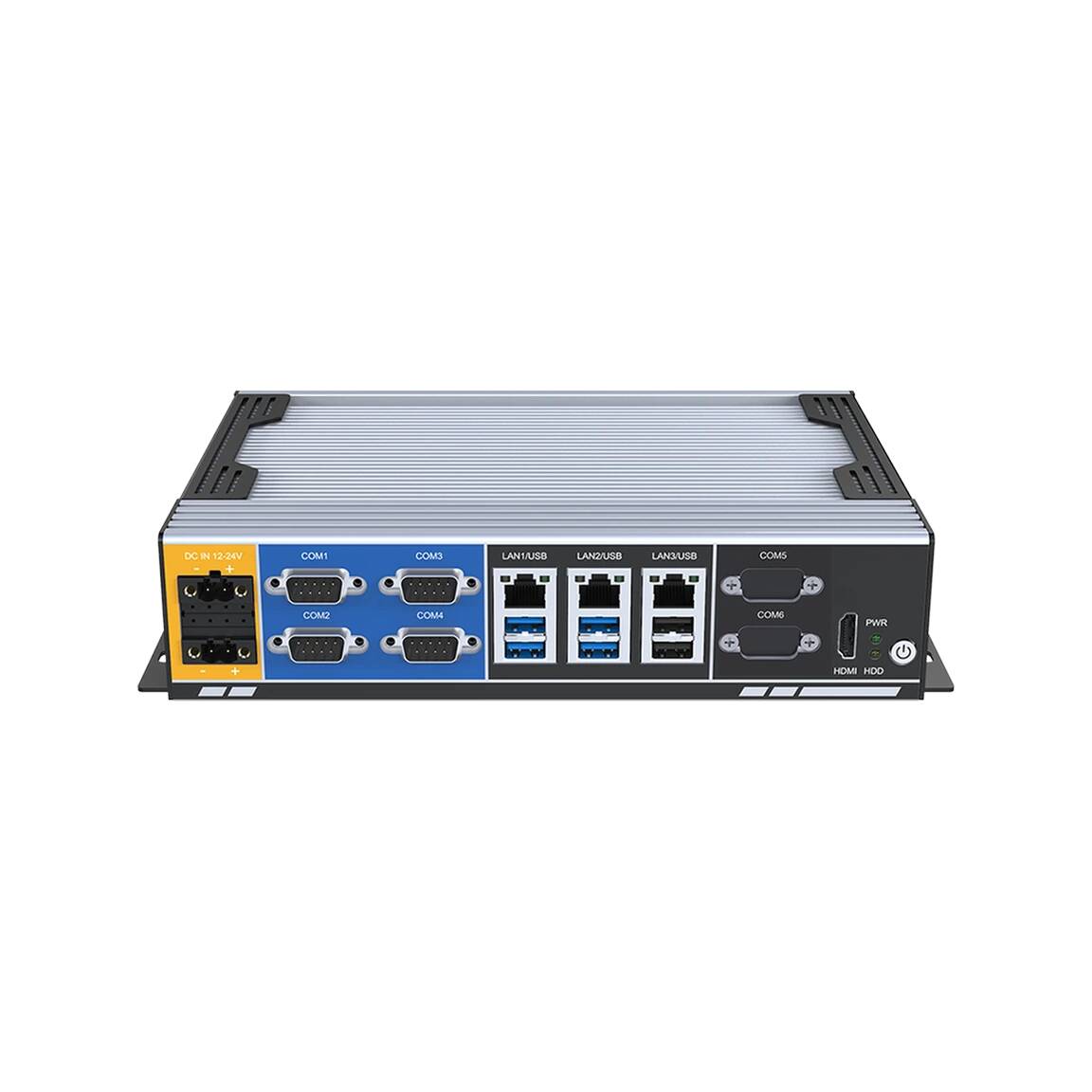

I/O Interface

  • LAN：3×10/100/1000Mbps Ethernet
  • USB：4×USB3.0,2×USB2.0
  • COM：4×COM1-4, selectable to support RS232 or RS485 mode by the switch, RS485 support auto flow control 2 CAN buses, optional expansion of 2 RS232 or 485（COM5-6）

Display

  • HDMI：4096×2160@30Hz

Physical

  • Dimensions ：(L)256mm x (W)173mm x (H)55.3mm
  • Weight：2Kg
  • Box Structure：Aluminum-magnesium alloy box, Fanless

Mounting

  • Mount：Wall-mounted

Operating System

  • Microsoft Windows：Windows 7，Windows 10
  • Linux：Ubuntu

Power

  • Input Voltage：DC12-24V ±10%, overcurrent, overvoltage and polarity inverse protection
  • Consumption：Typical:35W

Environment

  • Work temperature：-20ºC ~ 60ºC (-4℉~140℉) with air flow (mSATA), 5~95% (Non-condensing)
  • Storage Temperature：-40ºC ~ 80ºC (-40℉ ~ 176℉) with air flow (msATA), 5~95% (Non-condensing)
  • Vibration：5~500Hz, 1.5Grms@with SSD, Follow IEC60068-2-64
  • Shock：10G peak acceleration(11ms duration) with SSD, Follow IEC60068-2-27
  • EMC：CE/FCC Class B

Other

  • WatchDog：0~255 level programmable

Expansion Slot

  • MiniPCIe：1 x Full-size PCIe Mini slot with SIM holde



発注情報

■Ordering Information

■Options


Prduct Description
eBOX-3250
H110 chipset /4*(RS232/485)/3LAN/6USB/DC12-24V input
Parts 　　　　　　　　　　　　　　　　　　　　　Description
CPU

Intel® Core™ Skylake:  i3-6100T/i5-6400T/i7-6700T/　（MAX CPU TDP 35W）

Intel® Core™ Coffee Lake: i5-8500T,i7-8700T　（MAX CPU TDP 35W）
DDR4 Memory

DDR4-2400MHz , 4GB, 8GB, 16GB,32GB
 mSATA SSD

64GB, 128GB, 256GB, 512GB，1TB
Serial card

mini PCIE：SGW-ME352A_V16
Mount Option

DIN-Rail
