VCO-6000-RPL 過酷なエッジ環境でAIビジョンコンピューティングを実現

トップ VCO-6000-RPL 過酷なエッジ環境でAIビジョンコンピューティングを実現

VCO-6000-RPL 過酷なエッジ環境でAIビジョンコンピューティングを実現

マシンビジョンコンピュータ – インテル第12/13/14世代CPUおよびR680E PCH対応PCIeスロット×3

VCO-6000-RPLシリーズ マシンビジョンシステム

は、強力な演算性能と優れたグラフィック性能を備え、画像・ビジョン計測やマシンオートメーションなど、グラフィック処理や計算負荷の高いアプリケーションに適しています。

高品質・高耐久性・コンパクト設計を実現し、信頼性の高いファンレス／ケーブルレス構造、最適化された放熱設計、そして容易な設置性を採用。これにより、過酷な環境下でも柔軟でユーザーフレンドリーなシステム開発やアプリケーション導入を可能にします。

製品特徴：

  • 第12/13/14世代インテル® ADLおよびRPLプロセッサー対応 LGA 1700ソケット（65W/35W TDP）
  • インテル® R680Eチップセット
  • DDR5 4800/5600MHz SODIMM ×2。最大64GBまで対応
  • 1x DVI-I および 2x DisplayPort によるトリプル独立ディスプレイ
  • 2x Intel® 2.5GbE（Wake-on-LAN および PXE 対応）
  • 2x フルサイズ Mini PCIe（1x は 1x mSATA と共有）、2x SIM ソケット
  • 2x 2.5インチ SATA HDD ベイ（1x 内部）および RAID 0、1 対応
  • 1x M.2スロット（Eキー、PCIe x1、USB 2.0、2230、CNVi対応）
  • 6x RS-232/422/485（4x内部）、4x USB 3.2 Gen 2、5x USB 3.2 Gen 1（内部）
  • 絶縁付きデジタル入力8x + デジタル出力8x
  • 9～48VDC ワイドレンジ電源入力（AT/ATXモード対応）
  • 広範囲動作温度：-25°C～70°C（35W CPU）、-25°C～60°C（65W CPU）
  • TPM 2.0 対応
Category: Tags: タグ: , , , , , , , , ,

製品概要・特徴



【GPUをデュアル搭載、AI性能を倍増】

VCO-6000-RPLマシンビジョンコンピュータは、デュアルフルハイト・フルレングス（FHFL）GPU構成をサポートし、最も要求の厳しいエッジAIワークロードに対して妥協のない性能加速を実現します。徹底的なテストと検証を経て、VCO-6000-RPLシリーズは、エッジAIコンピュータビジョン向けに最適化されたプラグアンドプレイ構成で、選定されたプロフェッショナルグレードGPUをサポートいたします。

Tested & Validated GPUs Supported


Model Name RAM CUDA Cores TDP Display Interface Active Cooling Slots
NVIDIA RTX A1000 8G 2304 50W 4x mDP PCIe 4.0 x8 Yes 1
NVIDIA RTX 2000 ADA 16G 2816 70W 4x mDP PCIe 4.0 x8 Yes 2
NVIDIA RTX 4000 SFF ADA 20G 6144 70W 4x mDP PCIe 4.0 x16 Yes 2
NVIDIA RTX 4000 ADA 20G 6144 130W 4x DP 1.4a PCIe 4.0 x16 Yes 2
NVIDIA RTX 4500 ADA 24G 7680 210W 4x DP 1.4a PCIe 4.0 x16 Yes 2
NVIDIA RTX 5000 ADA 32G 12800 250W 4x DP 1.4a PCIe 4.0 x16 Yes 2



【高速NVMeおよび大容量SATAストレージ】

VCO-6000-RPLマシンビジョンコンピュータは、業界をリードするホットスワップ対応2.5インチSSDストレージオプションをNVMe（PCIe）またはSATAインターフェースで提供し、シームレスなデータオフロード処理とRAIDによる冗長性を実現します。

設定可能なオプション：

  • 4x 2.5インチ SATA SSD（7mm）｜RAID 0、1、5、10
  • 2x 2.5インチ SATA SSD（15mm）｜RAID 0、1、5、10
  • 2x 2.5インチ U.2 NVMe SSD（15mm）｜RAID 0、1





スペック情報

System
Processor Support 12/13th/14th(Non-vPRO) Gen Intel® ADL & RPL Processor (LGA 1700, 65W/35W TDP)
•Intel® Core™ i9-14900/i9-13900E/i9-12900E, up to 24 Cores, 36MB Cache, up to 5.8 GHz, 65W
•Intel® Core™ i9-14900T/i9-13900TE/i9-12900TE, up to 24 Cores, 36MB Cache, up to 5.5 GHz, 35W
•Intel® Core™ i7-14700, up to 20 Cores, 33MB Cache, up to 5.4 GHz, 65W
•Intel® Core™ i7-14700T, up to 20 Cores, 33MB Cache, up to 5.2 GHz, 35W
•Intel® Core™ i7-13700E/i7-12700E, up to 16 Core, 30MB Cache, up to 5.1 GHz, 65W
•Intel® Core™ i7-13700TE/i7-12700TE, up to 16 Cores, 30MB cache, up to 4.8 GHz, 35W
•Intel® Core™ i5-14500/i5-13500E/i5-12500E, up to 14 Cores, 24MB Cache, up to 5.0 GHz, 65 W
•Intel® Core™ i5-14500T/i5-13500TE/i5-12500TE, up to 14 Core, 24MB Cache, up to 4.8 GHz, 35W
•Intel® Core™ i3-13100E/i3-12100E, up to 8 Cores, 12MB cache, up to 4.4 GHz, 60W
•Intel® Core™ i3-14100T/i3-13100TE/i3-12100TE, up to 4 Cores, 12MB Cache, up to 4.4 GHz, 35W
•Intel® Core™ 300T, up to 2 Cores, 6MB Cache, up to 3.4 GHz, 35W
•Intel® Pentium® G7400E,2 Cores, 6MB Cache, 3.6 GHz, 46W
•Intel® Pentium® G7400TE, 2 Cores, 6MB Cache, 3.0 GHz, 35W
•Intel® Celeron® G6900E, 2 Cores, 4MB Cache, 3.0 GHz, 46W
•Intel® Celeron® G6900TE, 2 Cores, 4MB Cache, 2.4 GHz, 35W
System Chipset Intel® R680E Express Chipset
LAN Chipset 2.5 GbE1: Intel I226,
2.5 GbE2: Intel I226,
Support Wake-on-LAN and PXE, Support TSN
Audio Codec Realtek ALC888S
System Memory 2x 262-Pin DDR5 4800/5600MHz SODIMM.
Max. up to 64GB (ECC and Non-ECC)
Graphics Intel® UHD Graphics 770/710
BIOS AMI 256Mbit SPI BIOS
Watchdog Software Programmable Supports 1~255 sec. System Reset
TPM TPM 2.0
Display
Display Port 2x DisplayPort 1.4, Support resolution 5120 x 3200,
Up to 7680 x 4320
DVI 1x DVI-I, support resolution 1920 x 1200
Multiple Display Triple Display
VGA Yes (by optional split cable)
Storage
M.2 1x M.2 B Key, 2242/3042/3052
(PCIe x2, Support AI Module/NVMe Storage)
(PCIe x1 & USB 3.2 Gen1, Support 4G/5G)
mSATA 1x mSATA (Shared by 1x Mini PCI Express)
SIM Socket 2x Internal SIM socket (Mini PCIE/M.2 B Key attached)
SSD/HDD 1x Internal 2.5″ SATA/SSD HDD Bay (support H=9mm)
1x Removable 2.5″ SATA HDD Bay (support H=7mm, Hot-swappable)
Support RAID 0, 1
optional:

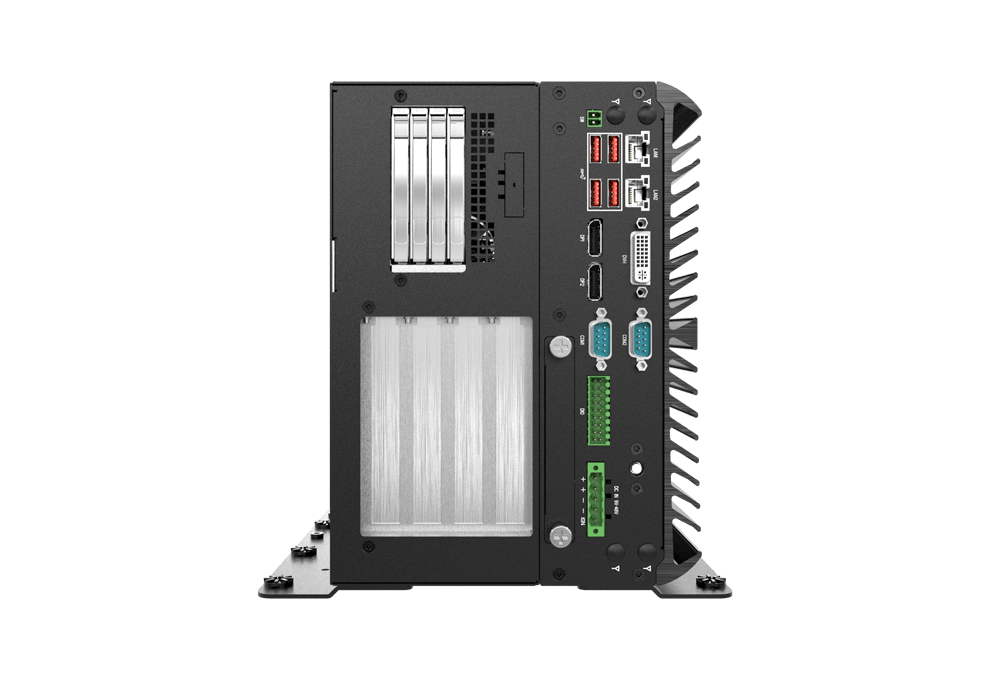

● 4B7M: 4x Removable 2.5″ SATA HDD Bay (support H=7mm, Hot-swappable, Optional) Support RAID 0, 1, 5, 10
● 2B15M: 2x Removable 2.5″ SATA HDD Bay (support H=15mm, Hot-swappable, Optional) Support RAID 0, 1, 5, 10
● 2N15M: 2x Removable 2.5″ U.2 NVMe Bay (support H=15mm, Hot-swappable, Optional) Support RAID 0, 1
Expansion
Mini PCIe 1x Full-size Mini PCIe (1x shared by 1x mSATA)
PCIe 2x PCIe x16 Slot (x8 Lane, Gen 4)
1x PCIe x4 (x1 Lane, Gen 3)
Card Dimension 310 (L) x 112 (H) mm
Operating System
Windows Windows 10/11
Linux Linux kernel
I/O
COM 2x RS-232/422/485 ; 4x RS-232/422/485 (internal)
DIO 8 in / 8 out (Isolated)
LAN 2x RJ45
Universal I/O Bracket 2x Universal I/O Bracket (By mini PCIe interface)
USB 4x USB 3.2 Gen 2 (10 Gbps)
5x USB 3.2 Gen 1 (5 Gbps, Internal)
1x USB 3.2 Gen 1 header (5 Gbps, internal)
Others 4x WiFi Antenna Holes
1x Power Switch, 1x AT/ATX Switch, 1x Remote Power On/Off
1x PC/Car Mode Switch, 1x Delay Time Switch
1x Removable CMOS Battery (internal)

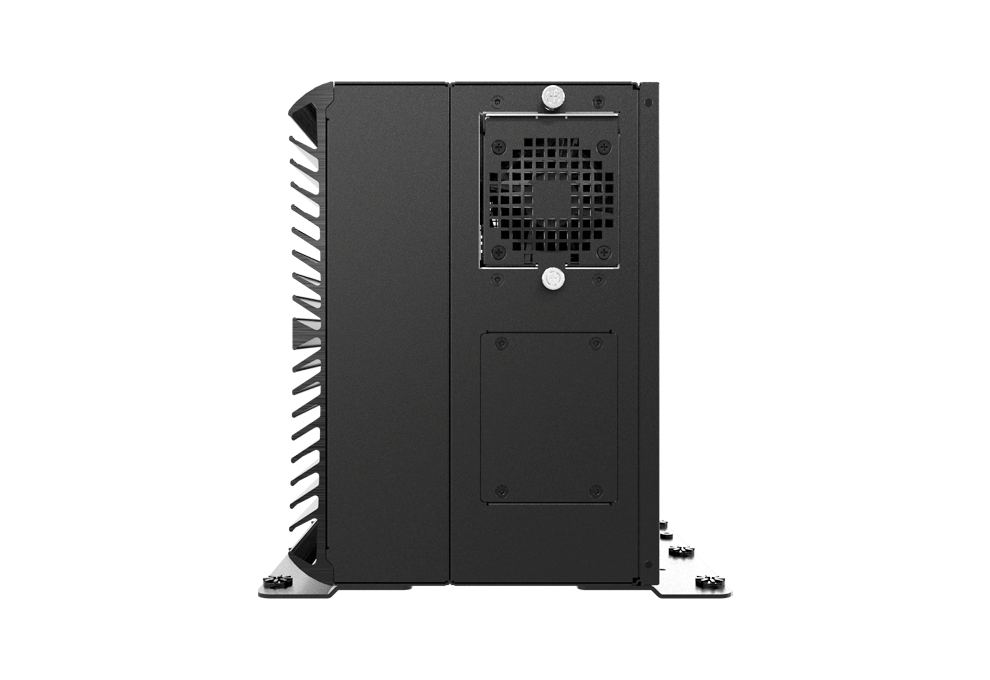

1x 6CM FAN Module (Optional)
Power
Power Mode AT, ATX
Power Supply Voltage 9~48VDC

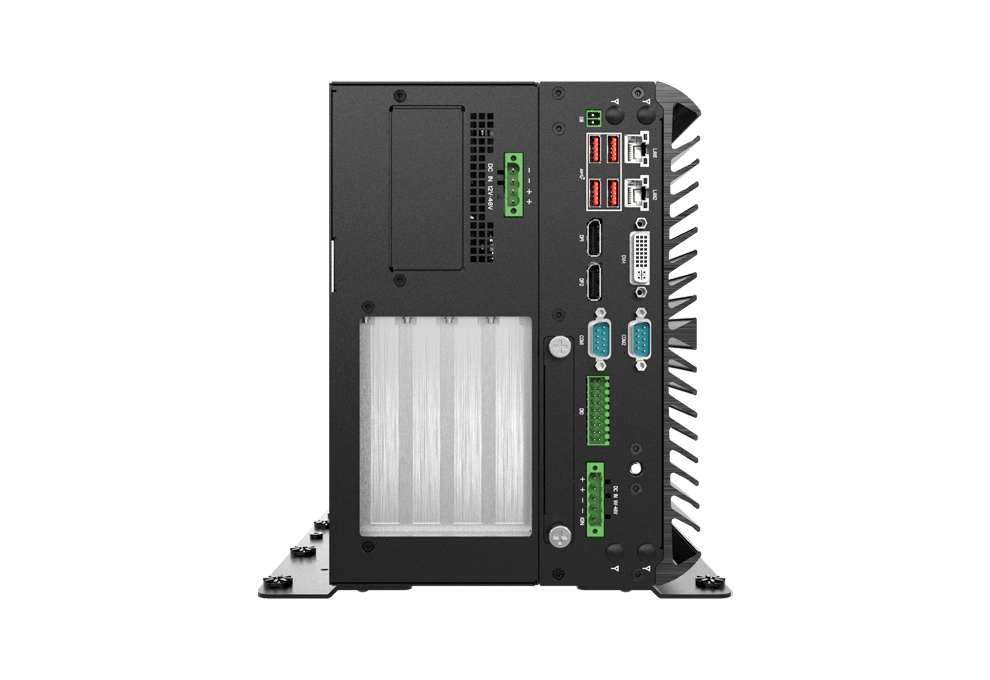

• VCO-6000-RPL-4E-2PWR (optional) :
12~48VDC (Optional, For GPU/Card Expansion)
Power Ignition Sensing Power Ignition Management
Power Connector 5-pin Terminal Block
4-pin Terminal Block (optional second power supply)
Power Adaptor Optional AC/DC 24V/9.2A, 220W
Optional AC/DC 24V/11.67A, 280W (for more advanced CPU or
as second power supply for GPU/Card Expansion)
Optional AC/DC 24V/15A, 360W (for more advanced i7/i9 CPU)
Power Protection OVP (Over Voltage Protection)
OCP (Over Current Protection)
Reverse Protection
Environment
Operating Temp. -25°C to 70°C (35W CPU)
-25°C to 60°C (65W CPU)
Storage Temp. -30°C to 85°C
Relative Humidity 10% to 95% (non-condensing)
Certification UL 62368 Ed. 3, CE, FCC Class A
Vibration IEC60068-2-64:2008
With HDD: 1 Grms (5 – 500 Hz, 0.5 hr/axis)
With SSD: 3 Grms (5 – 500 Hz, 0.5 hr/axis)
Designed to comply with MIL-STD-810G Method 514.7
Procedure I
Shock IEC60068-2-27:2008
With SSD: 20G half-sin 11ms
Designed to comply with MIL-STD-810G Method 516.7
Procedure I
Physical
Dimension 177 (W) x 340 (D) x 240 (H) mm
Weight 9.7 kg
Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall Mounting / Book mounting (Optional)
