CI870CW Intel® Core™ Ultra (15世代Arrow Lake)搭載組込みボードコンピューター

Intel® Intel® Core™ Ultra プロセッサ
(14th Gen Meteor Lake-U/H、15th Gen Arrow Lake)搭載 3.5インチSBC

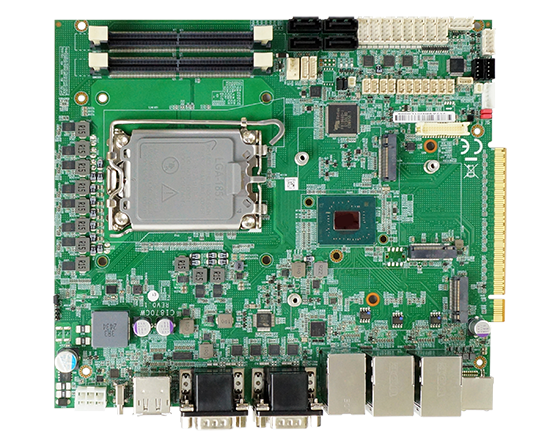

【CI870CW】は、Intel® Core™ Ultra Seriesプロセッサ（15世代 Arrow Lake-S）を搭載したシングルボードコンピュータ（SBC）で、寸法は186 x 217mmです。2つのDDR5 SO-DIMMスロットを搭載し、最大64GBのメモリをサポート。HDMI®、DisplayPort（DP）、LVDS（eDP）、USB Type-C（DP Alt Mode対応）を含む複数のディスプレイインターフェースを提供します。

本機は、5つのIntel® 2.5G LANポートと、シリアルポートを10ポート、USB 3.2、USB 2.0、SATA IIIを含む多様なI/Oオプションを備え、堅牢なネットワーク機能を提供します。さらに、PCIeゴールデンフィンガー、Nano SIMスロット、追加のストレージ、ワイヤレスモジュール、5G接続に対応する複数のM.2スロット（M-Key、2 x B-Key）を搭載しています。

12Vから36Vの広範なDC入力範囲に対応するCI870CWは、多様な電源供給源と環境に適応し、産業自動化、製造、輸送、医療、その他のエッジAIアプリケーションに最適です。

製品概要・特徴

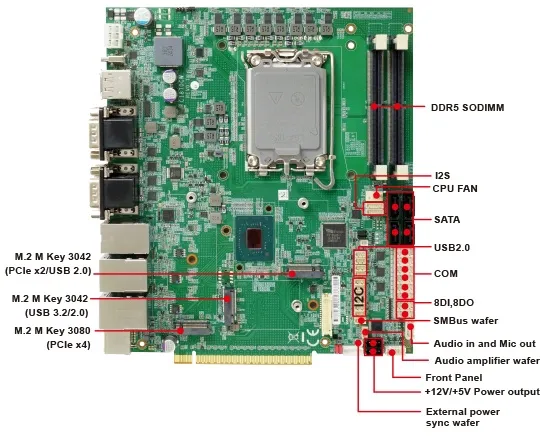

主な機能：

Intel® Core™ Ultra 7/5 Series processors
2 x DDR5 SODIMM, Max 64GB
Multiple Independent display:
1 x HDMI®, 1 x DP, 1 x eDP / LVDS, 1 x Type C

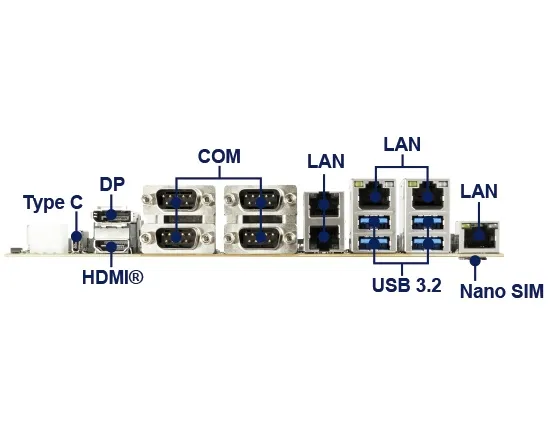

5 x Intel 2.5 GbE LAN, 4 x USB 3.2 Gen 1, 4 x USB 2.0
1 x M.2 M Key, 2 x M.2 B Key, 1 x Nano SIM, 1 x PCIe x16
10 x COM, 8DI / 8DO, Audio
TPM 2.0, SMBus, I2C, I2S

スペック情報

MODEL	CI870CW
CPU	Intel® Core™ Ultra 7/5 Series (15th Gen Arrow Lake-S) processors
Chipset	Intel® UHD Graphics
System Memory	2 x DDR5 SODIMM, Max 64GB
Storage	4 x SATA ports 3.0 Data transfer rates up to 6.0 Gb/s (600 MB/s) 1 x M.2 M key Type 3042 / 3080 (PCIe x4), Support NVMe
BIOS	AMI UEFI BIOS
Display	1 x HDMI® ; 1 x DP ; 1 x Type C DP ALT Mode, 1 x LVDS / eDP (eDP for BIOS)
TPM	TPM 2.0
LAN	5 x Intel 2.5GbE I226-IT (external)
Audio	Realtek ALC888s, Support Line-out / Mic-in / Line-in Two channel Class D Audio Amplifier
Expansion Interface	1 x M.2 M key Type 3080 (PCIe x 4), Support NVMe, (OEM to Type 3042) 1 x M.2 B key Type 3042 (USB 3.2 Gne 1×1 / USB 2.0) (OEM to Type 3052) 1 x M.2 B key Type 3042 (PCIe x2 / USB 2.0) 1 x Nano SIM 1 x PCIe x 16 golden finger
Expansion Module	Converter Card:CN064: M.2 B Keyto M.2 E Key 2230, WiFi 6 + BT
USB	4 x USB 3.2 Gen 1 (external), 1 x Type C, USB 3.2 (external) 4 x USB 2.0 (internal)
Serial IO	4 x RS232 / 422 / 485 (external) ; 6 x RS232 / 422 / 485 (internal)
SMBus / I2C / I2S	1 x SMBus ; 6 x 12C ; 2 x I2S
GPIO	Hardware digital Input & Output, 8 x DI / 8 x DO
WDT	Hardware Watch Dog Timer, 0~255 sec programmable
Power Input	Wide Range DC IN +9~36V
Dimension	LEX form factor (186 x 217 mm)
Operation Temperature	TBD
Operation Humidity	5~95%, non-condensing
Chassis (OEM I/O Expansion by request)	Twister, TINO
OS Support	Windows 10 / 11 (64bit)Linux Ubuntu 22.04 / Kernel 5.15
