MOSM-MM20E | MediaTek Genio 510 搭載OSM モジュール

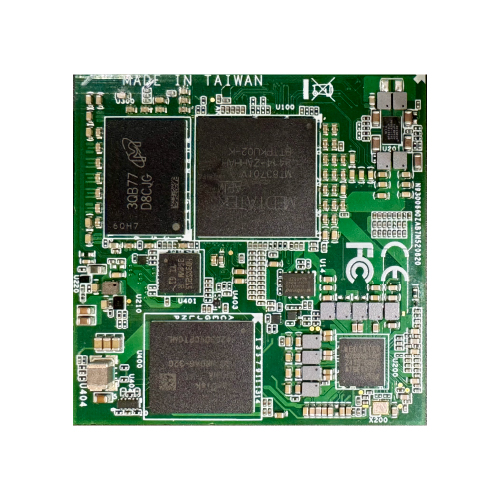

MediaTek Genio 510プロセッサ搭載のOSM-Lモジュール

Open Standard Module™ 仕様は、SGeTにより策定された業界標準仕様のSOMの規格です。
OSMは一般的な ARM および x86アーキテクチャに対応する組み込みモジュールの開発、製造、および流通を可能にします。 増加の一途をたどる IoT アプリケーションに対して、この標準仕様は、コスト、スペース、およびインターフェースに関する要件の高まりに対応しながら、モジュール型組み込みコンピューティングの利点を組み合わせることを容易にします。

SGeT: Standardization Group for Embedded Technologiesの略。オープンな業界標準の組込み技術を定義する国際的な非営利団体。他にSMARC、QSevenなどの業界標準を策定し公開。


製品概要・特徴

主な機能:

  • MediaTek Genio 510 2 x A78 2.0GHz + 4 x A55 2.0GHz
  • 最大3.2 TOPSのNPU
  • オンボード4GB LPDDR4メモリと32GBストレージ
  • 複数のビデオ出力
  • レガシーI/Oと高速インターフェース

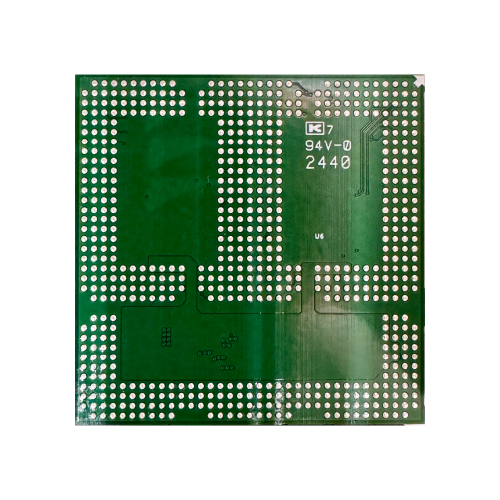

  • 662コンタクトのLGAグリッドアレイ

スペック情報

General
OSM Standard v1.1 Support OSM Size-L SoC module
CPU MediaTek Genio 510 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
Storage 1x 32GB onboard eMMC 5.1 flash
64GB by project
Memory 1x 4G onboard LPDDR4, 3733MT/s
8GB by project
Power Input 5V DC
Operating Systems Embedded Linux (Yocto distribution)
Ubuntu v22.04
I/O Interface
Audio 1x I2S
PCIe 1x PCIe x1 (Gen3)
USB 3x USB2.0/ (2 port with dual role)
1x USB3.0
Display 1x HDMI or DP
1x MIPI DSI
1x DSI
Video Integrated in CPU
Camera 1x 4 lanes CSI
Ethernet 1x GbE LAN (RGMII)
Other Lagacy I/O 3x GPIO, 2x I2C, 3x UART
2x SPI, 2x CAN Bus, 2x SDIO (4bit)
2x ADC, 4x PWM, 1x JTAG
Mechanical
Form Factor SGeT OSM Specification v1.1
OSM size L
662 pins
Dimension 45mm(L) x 45mm (W)
Environmental
Operating Temperature -20°C ~ 85°C
Relative Humidity 5 %~ 95 % RH (non-condensing)
