KMDA-3306-T002｜組込みBOXコンピューティングシステム

トップ KMDA-3306-T002｜組込みBOXコンピューティングシステム

KMDA-3306-T002｜組込みBOXコンピューティングシステム

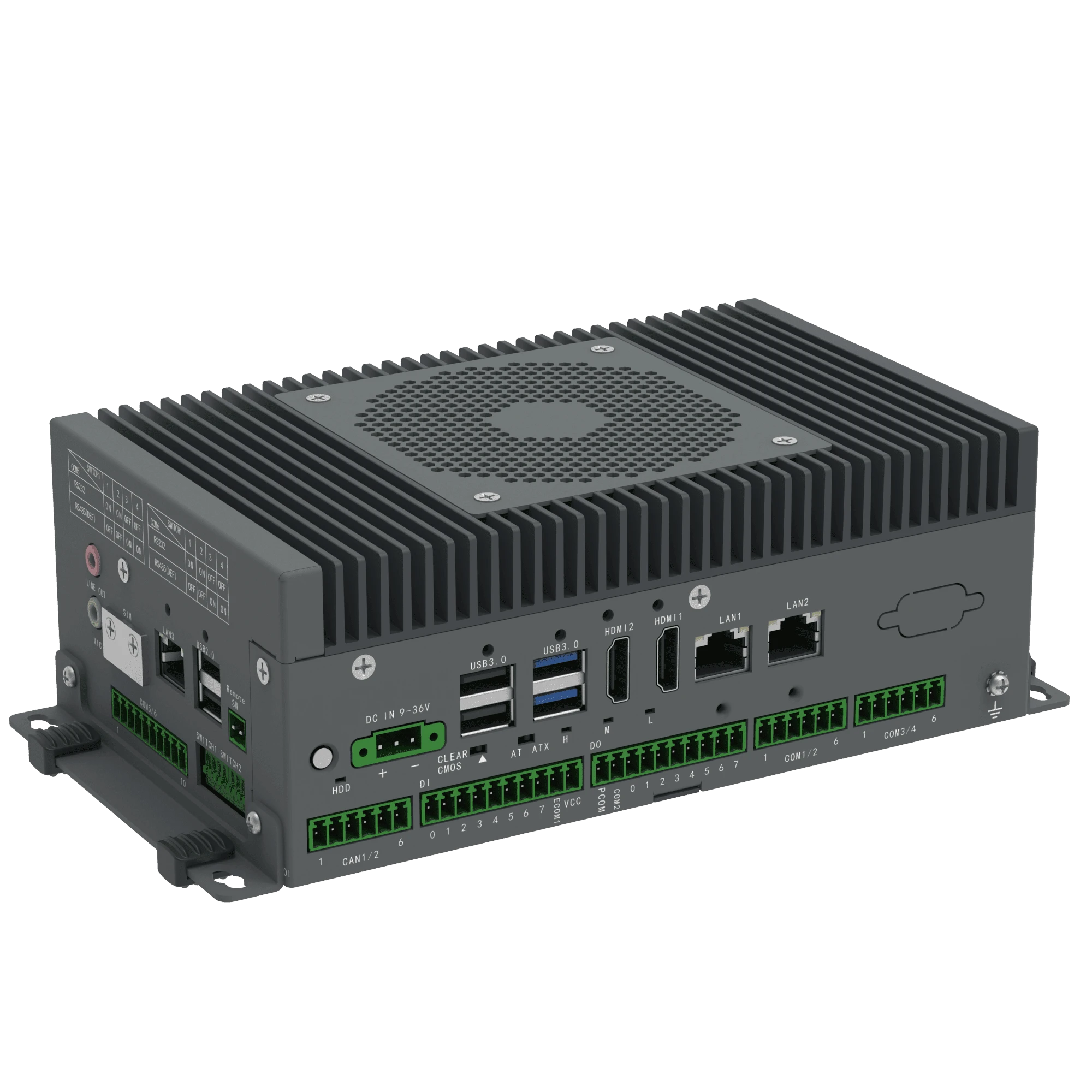

【KMDA-3306-T002】は、高性能、小型、コンパクトな組み込みボックスコンピュータです。SGCCボックス構造とアルミ押出成形放熱シェルを採用しています。Intel Arrow Lakeシリーズプロセッサを搭載し、豊富なIO機能と衝撃吸収設計により、AGV/AMR、マシンビジョン、エンベデッドインテリジェントロボットなどのアプリケーションシナリオに最適です。

Category: Tags: タグ: , , , ,

製品概要・特徴

主な機能：

  • Intel® Arrow Lake SoC CPU
  • 1×DDR5 5600MHz SODIMM、最大128GB
  • 2×HDMI 4Kディスプレイ出力、オーディオ出力+マイク
  • 3×LANギガビットイーサネットポート
  • 2×USB 3.2、4×USB 2.0、2×CAN、16ビット絶縁DIO
  • 2×RS232/485、2×RS232、2×RS485
  • 1×M.2 2280 M-Key、NVMe ストレージ対応
  • 1×Mini PCIe、SIM カードスロット搭載、4G 対応
  • 1×フルサイズ mSATA ストレージ用
  • DC 9～36V、短絡保護、過電圧/過電流保護

スペック情報

SPEC
CPU Intel® Arrow Lake Soc CPU，2*P-Core +8*E-Core +2*LPE-Core hybrid architecture，TDP 15W
GPU Intel® Graphics，4*Xe GraphicsCore，DirectX12.2， OpenGL 4.6，OpenCL 3.0，Highest 7680×4320@60Hz
NPU Intel® AI Boost，12 TOPS computing power,  Support OpenVINO™、WindowsML、DirectML、ONNX RT
Memory 1*DDR5 SO-DIMM slot, support 5600MHz, up to 128GB
Storage 1*Full Size mSATA，up to SATA6.0 Gbps
LAN 3*LAN，Intel I210AT, 10/100/1000Mbps adaptive，supports WOL
USB 2*USB3.2 (TypeA gen2.0)，4*USB2.0 (TypeA)
CAN 2*CAN
COM 6*COM（COM5/6: 2*RS232/485，COM1/2: 2*RS232，COM3/4: 2*RS485）
I/O Interface 1*16bit Iso. DIO (2*10Pin Phoenix terminal)
Display 2*HDMI
Audio Realtek ALC897, Supports 5.1 channels，Audio out + Mic
Expansion 1*Full Size Mini PCIe，with SIM card slot，PCIe X1+USB2.0 signal，supports 4G LTE and BT
1*M.2 2280 M-Key , supports NVME storage
Switch button 1*Power button w/LED，1*Remote SW, 1*AT/ATX SW, 1*Clear CMOS SW，RS232/485 Mode Switch
Pilot lamp 1*Power LED, 3*CPU temp LED（Red is warning , Yellow is high, Green is  normal）
Power supply DC 9-36V, 1*3-pin phoenix term, with short circuit, over voltage/current protection，TDP：27.36W
Watchdog timer Watchdog timeout programmable via software 1 to 255 second
OS Support Windows 11*IoT enterprise， Windows 10*IoT enterprise，Android，SUSE，Ubuntu22.04 Version above，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto
Mechanical Aluminum extruded profile heat dissipation housing, SGCC chassis
Color Silver Gray
Mounting Desk mounting with anti-vibration non-slip foot pads, opt Din-Rail mounting
Dimension (W*D*H)：223.5*118*75.2mm（With mounting bracket）；190*118*70mm（Without  bracket）
Net weight 1.842kg
Operating temperature -20～70℃, wide temp SSD, airflow
Storage temperature -40°C~85°C
Storage humidity 10~95%@40°C,Non-condensing
Vibration 5grms/5~500Hz/  random/in  working(SSD)
Shock 50g peak acceleration(11ms duration)(SSD)
EMC/Certification CE/FCC Class A
