製品概要・特徴
- Intel® 第13世代 Raptor Lake‑U i7 / i5 / i3 CPU
- オンボード LPDDR5：16GB / 32GB
- マルチディスプレイ対応：HDMI®、eDP

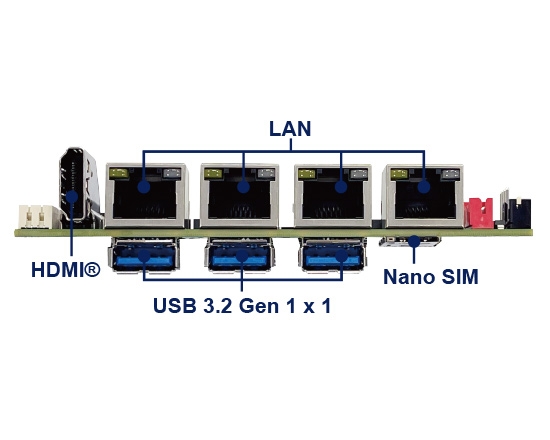

- 2.5GbE LAN ×4、USB 3.0（Type‑A）×3、USB 2.0 ×4
- COM ×2、4DI / 4DO、M.2 ×2、Nano SIM ×1
- TPM 2.0 搭載

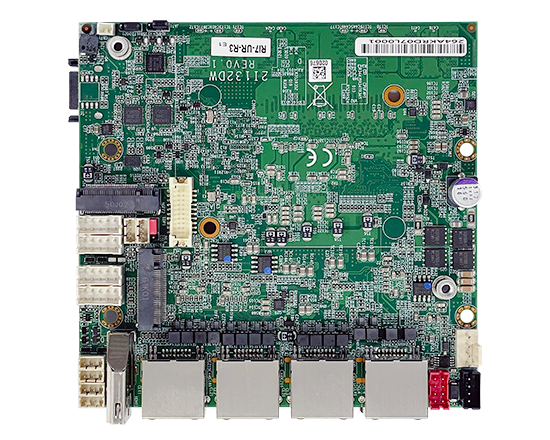

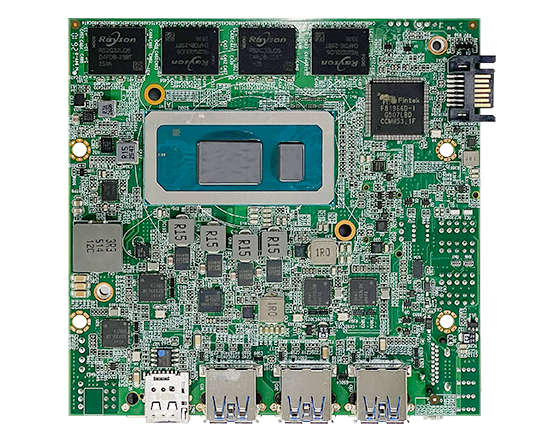

2I132DW Intel Alder Lake/Raptor Lake搭載 2.5インチ組み込みボードコンピューター
【2I132DW】 は、Intel® 第13世代 Raptor Lake‑U および第12世代 Alder Lake‑U の i7/i5/i3/Celeron プロセッサを搭載した 2.5インチ SBC で、高性能なエッジコンピューティングおよび AI コンピューティング向けに設計されています。 Intel の新しいグラフィックスアーキテクチャとオンボード 16GB / 32GB の LPDDR5 メモリを組み合わせることで、グラフィックス性能を大幅に向上させています。
2I132DW は、高速な 2.5GbE LAN ×4、9〜36VDC のワイドレンジ電源入力、HDMI®、eDP、USB 3.2 ×3、USB 2.0 ×4、シリアルポート ×2、M.2 B-Key ×1、M.2 M-Key（NVMe対応）×1 を備えています。
コンパクトなフォームファクタにより、インテリジェント交通システム、ファクトリーオートメーション、遠隔医療など、AI を活用したソリューションの実装に最適な小型かつ堅牢なプラットフォームを提供します。
スペック情報
| MODEL | 2I132DW |
|---|---|
| CPU | Intel® 13th Gen Raptor Lake-U i7 / i5 / i3 CPU Intel® 12th Gen Alder Lake-U i7 / i5 / i3, Celeron CPU |
| MB Chipset | Intel® Raptor Lak / Alder Lake SoC |
| Graphics | Intel UHD Graphics |
| System Memory | Onboard LPDDR5, 16GB / 32GB |
| Storage | 1 x SATA ports 3.0 Data transfer rates up to 6.0 Gb/s (600 MB/s) 1 x M.2 M key Type 2280 (SATA / PCIe x4 ), Support NVMe 1 x M.2 B key Type 3042 (PCIe x2 / USB 3.2 / 2.0) |
| BIOS | AMI UEFI BIOS |
| Display | 1 x HDMI®, 1 x eDP |
| TPM | TPM 2.0 |
| LAN | 4 x Intel 2.5GbE I226 (external) |
| Expansion Interface | 1 x M.2 M key Type 2280 (SATA / PCIe x4), Support NVMe 1 x M.2 B key Type 3042 (PCIe x2 / USB 3.2 / 2.0) 1 x Nano SIM |
| Expansion Options | CN064 : M.2 B key 2242 to M.2 E Key 2230, WiFi 6 + BT CN067 : M.2 B key 2242 to M.2 B Key 2252, 4G / 5G (3.7V by BOM Control) CN059 : USB to Line-out / Mic- in CC007 : USB to 4 port COM CIO116G : SMBus to 8DI + 8DO PW351 : 1 port PoE PSE PW352 : 2 port PoE PSE PW301 : 802.3AF / AT PD module PW205 : Wide Range power board (9~36V) with power Ignition on/off delay PW206 : 12V / 24V DC to DC Redundant Power Board PW022 : Wide Range power board (24V / 48V) DP001 : eDP to VGA eDP003 : eDP to DVI eDP004 : eDP to HDMI eDP001 : eDP to LVDS (OEM) |
| USB | 3 x USB 3.2 Gen 1 x 1 (Type A-external) 4 x USB 2.0 (internal) |
| Serial IO | 2 x RS232 / 422 / 485 (internal) *COM1, COM2 pin9 5V / 12V (Option) |
| GPIO | Hardware digital Input & Output, 4 x DI / 4 x DO |
| SMBus / I²C | 1 x SMBus / I²C |
| WDT | Hardware Watch Dog Timer, 0~255 sec programmable |
| Power Input | Wide Range DC IN +9~36V |
| Dimension | 2.5″ (108 x 105 mm) ; Weight: 115g |
| Operation Temperature (100 % CPU Usage) |
-40°C~70°C (under specific environmental & CPU power consumption conditions.) |
| Operation Humidity | 5~95%, non-condensing |
| Chassis (OEM I/O Expansion by request) |
SKY 2, ROCK, FOX |
| OS Support | Windows 10/11 (64bit) Linux Ubuntu 22.04 above, Fedora 36 above |
