製品概要・特徴
主な機能：
- NXP i.MX8M Plus（クアッドArm® Cortex®-A53プロセッサ搭載）
- 最大2.3TOPSのNPU
- オンボード2GB LPDDR4メモリと16GBストレージ
- 複数のビデオ出力
- レガシーI/Oと高速インターフェース

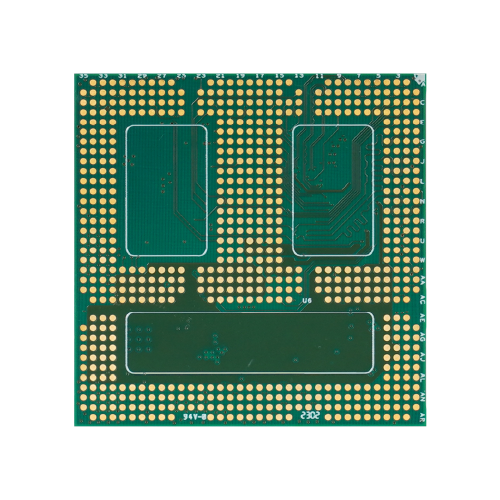

- 662コンタクトのLGAグリッドアレイ

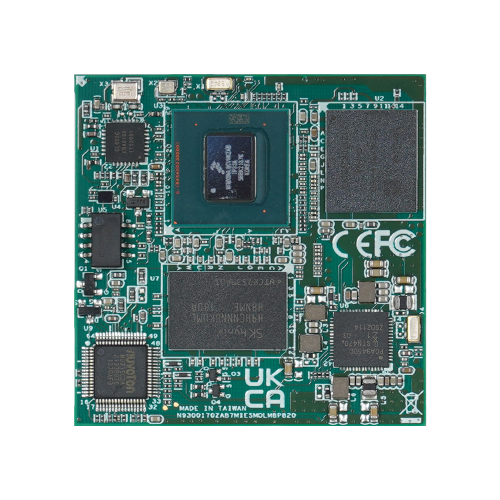

MOSM-M320E | NXP i.MX8M Plus 搭載OSM モジュール
NXP i.MX8M PlusファミリープロセッサOSMモジュール
Open Standard Module™ 仕様は、SGeTにより策定された業界標準仕様のSOMの規格です。
OSMは一般的な ARM および x86アーキテクチャに対応する組み込みモジュールの開発、製造、および流通を可能にします。 増加の一途をたどる IoT アプリケーションに対して、この標準仕様は、コスト、スペース、およびインターフェースに関する要件の高まりに対応しながら、モジュール型組み込みコンピューティングの利点を組み合わせることを容易にします。
SGeT: Standardization Group for Embedded Technologiesの略。オープンな業界標準の組込み技術を定義する国際的な非営利団体。他にSMARC、QSevenなどの業界標準を策定し公開。
スペック情報
| General | |
|---|---|
| CPU | NXP i.MX8M Plus with Quad core Cortex-A53 |
| Storage | 16GB onboard eMMC 5.1 flash 32GB/64GB by project |
| Memory | 2G onboard LPDDR4, 3733MT/s 4GB/8GB by project |
| Power Input | 5V DC |
| Operating Systems | Embedded Linux (Yocto distribution) |
| Basic I/O Interface | |
| Audio | 1x I2S |
| PCI Express | 1x PCIe x1 (Gen3) |
| USB | 4x USB2.0 / (1 port with dual role) 1x USB3.0 |
| Display | 1x 24bit LVDS dual channel 1x HDMI 1x MIPI DSI |
| Video | Integrated in CPU |
| Camera | 1x CSI |
| Ethernet | 2x GbE LAN (RGMII) |
| Other Lagacy I/O | 8x GPIO, 1x I2C, 4x UART(2xRTS/CTS) 2x SPI, 2xC AN Bus, 2x SDIO (4bit) 2x ADC, 4x PWM, 1x JTAG |
| Mechanical | |
| Form Factor | SGeT OSM Specification v1.1 OSM size L 662 pins |
| Dimension | 45 (L) x 45 (W) mm |
| Mechanical and Environmental | |
| Operating Temperature | (-)20°C to +85°C |
| Humidity | 5-95% RH, non-condensing |
